XC3420B是一个1.5MHz的恒定频率，电流模式降压转换器。它非常适合需要单节鲤离子电池提供高达2A电流的便携式设备，同时在峰值负载条件下仍能实现90%以上的效率。
XC3420B也可以运行在100%的低压差操作占空比，延长便携式系统的电池寿命，而轻载操作提供了非常低的输出纹波噪声敏感的应用。
XC3420B可提供高达2A的输出负载电流从2.3V至6V的输入电压和输出电压。可调节低至0.6V。高开关频率使外部元件的尺寸最小化同时保持较低的开关损耗。内部斜率补偿设置允许器件以较小的电感值工作，以优化尺寸并提供高效操作。
XC3420B提供了一个小尺寸的6引脚，SOT封装，并在一个可调版本。该器件提供两种工作模式，PWM控制和PFM模式开关控制，从而允许在更宽的范围内的高效率的加载。
特点：
效率高:高达96% 1.5MHz恒定频率工作 2A输出电流
不需要肖特基二极管 2.3V至6V输入电压范围
输出电压低至0.6V轻载高效率的PFM模式漏极操作中的100%占空比
低静态电流:40uA 短路保护 热故障保护 励磁涌流限制
软起动<luA关断电流 SOT23-5封装

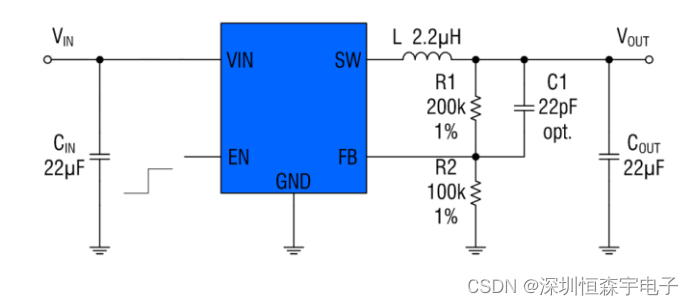

电路原理图：

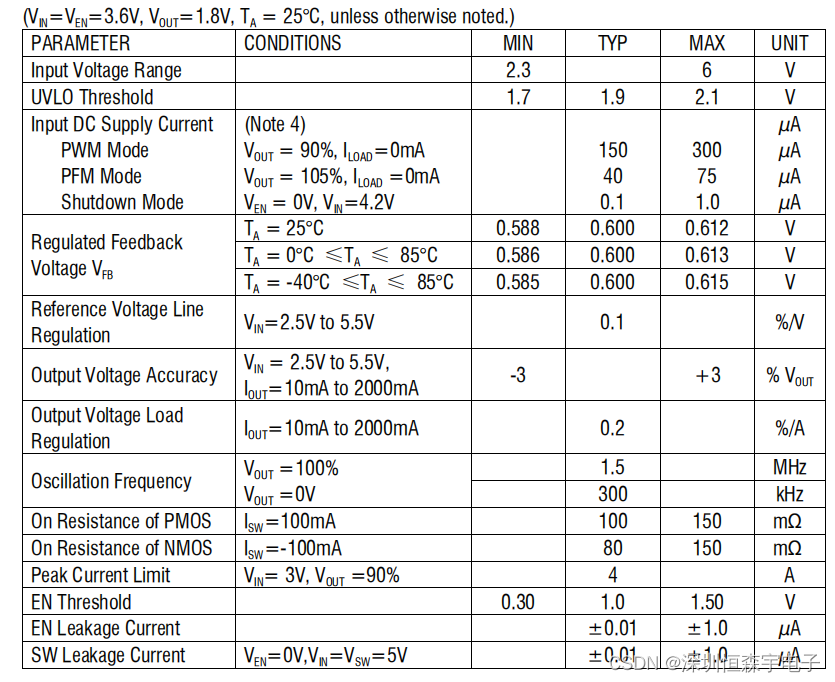

相关参数配置
