特点
- 效率高达 80%以上
- 1*2英寸标准封装
- 单电压输出
- 价格低
- 稳压输出
- 工作温度: -40℃~+85℃
- 阻燃封装，满足UL94-V0 要求
- 温度特性好
- 可直接焊在PCB 上
应用
HRB W2~40W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36V、36~72VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，输出功率高，应用范围广等优点。
技术参数
HRB隔离升压型号选择指南
- 输入电压值,可根据客户的需求设定最小输入值电压
- 输出电压值,如果只是给定一个电压值,就是不带调节端的产品,如果给定一个范围,那就是带ADJ调节端的产品,具体电位器的电阻值,可根据产品标签上值来匹配.
- 功率大小都可以按客户的具体要求来订制,因为每一款升压模块都是特殊的,所以不存在订制产品费用.
- 开关控制端, 当需要控制高压关断的时候就要加上这个后缀,这个控制端子是高电位有效,高于2.5V就可以打开输出高电压,需要关断的时候,直接给定低于0.3V的电压或者直接短接到负输入端即可.

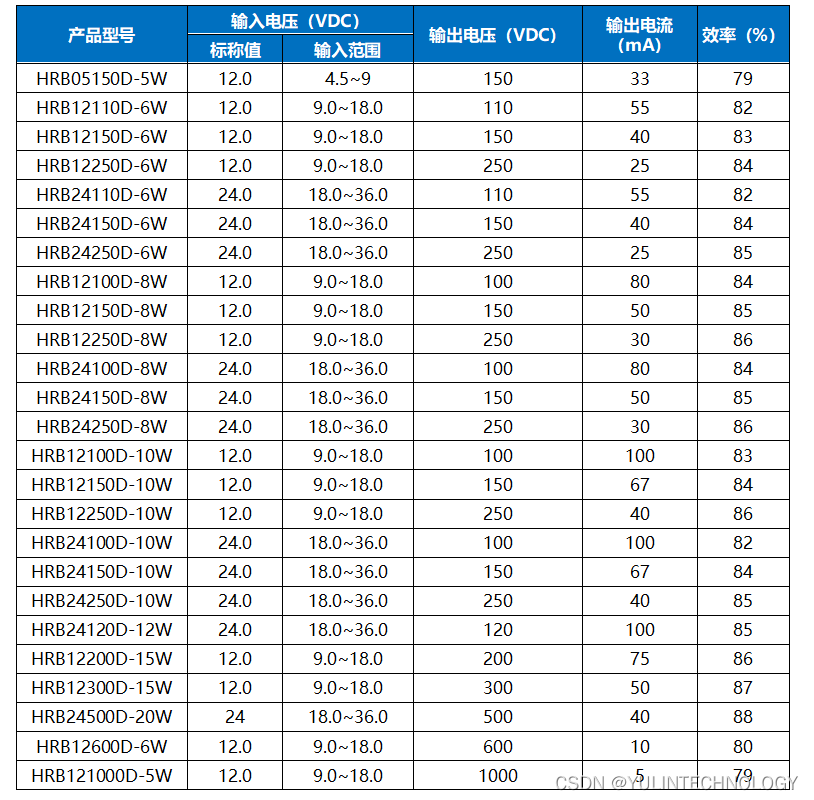

部分型号参数
举例说明
- 型号：HRB12110D-10W，输出端E2电容可选 22UF/200V的电解电容。输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W
- 型号：HRB24200~300D-10W，输出端E2电容可选 10UF/450V的电解电容。输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
- 型号：HRB24500D-6W-REM ,输出端E2电容可选10UF/450V的电解电容两个进行串联来来滤波 输入电压Vin：18~36VDC；输出电压Vout：500VDC；输出功率：6W 带控制高压输出的REM端.

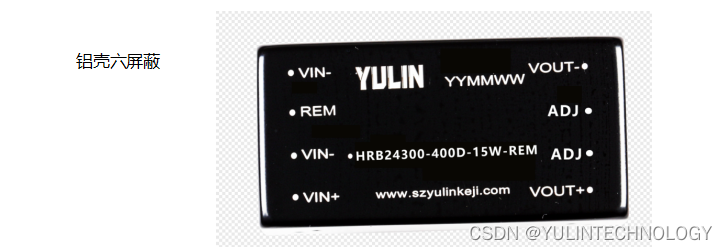

外型尺寸及引脚描述

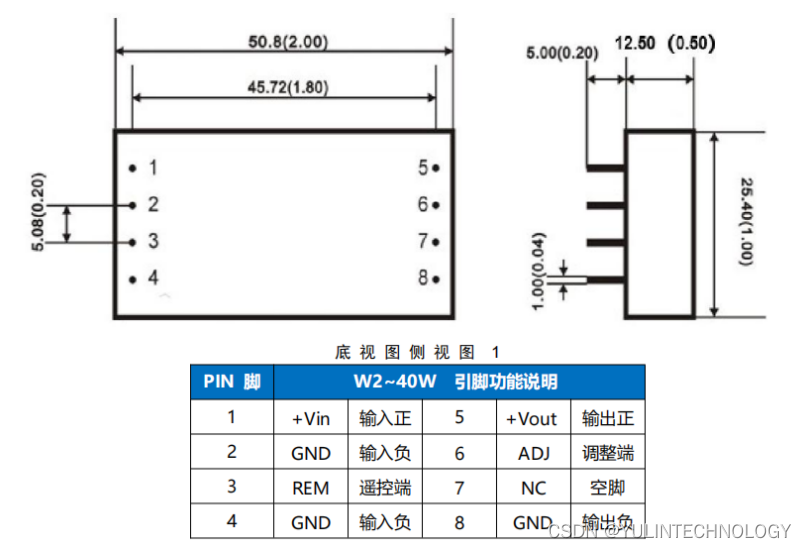

HRB 0.2~40W 系列 产品尺寸：50.8x25.4x12.5 单位: mm
应用原理图及器件选型
1. FUSE:1.5~2 倍的最大输入电流
2. E1:至少两倍的输入电压耐压容量 47~220UF
3. C1:0.1UF/50V
4. L1:10~100UH 2 倍的最大输入电流,可选加
5. E2 至少1.5 倍的输出高压耐压,容值建议值 10~47UF,要选用高频低阻型的电解电容.
6. ADJ(20K):如果需要电压调节,就必须接这个电位器,或者改用电阻替换,短接时输出最高电压值,20K 输出最小
值电压值．
7. REM控制端:高电位有效高电压输出.
