【摘要】：当高层民用建筑内火灾发生时，各类消防设备能否正常运行、能否发挥作用是初期火灾扑救是否成功的重要条件之一，而稳定可靠的消防设备电源则是消防设备正常工作的保障。因此针对高层民用建筑内消防设备电源的监测系统至关重要。

【关键词】：消防设备电源；AFPM100/B1；电压/电流传感器；高层民用建筑

0 前言

为扎实推进高层民用建筑消防安全的专项整治行动，铜仁市消防救援支队按照“政府牵头、行业主抓、综合治理、标本兼治”的思路，集中力量排查整治全市高层建筑消防安全隐患，预防和遏制火灾事故的发生。近年来，为扎实推进高层建筑消防安全专项整治行动，铜仁市消防救援支队按照“政府牵头、行业主抓、综合治理、标本兼治”的思路，集中力量排查整治全市高层建筑消防安全隐患，预防和遏制火灾事故的发生。

各部门协同，合力推进隐患整治。各地积极发动行业主管部门，汇聚形成工作合力，依据《高层民用建筑消防安全管理规定》及现行消防法律法规督促各类高层民用建筑明确消防安全管理主体，明晰消防工作职责并严格落实。同时，定期组织召开高层建筑消防经理人、楼长集中约谈会，实地检查指导消防控制室、配电室以及相关消防设备的运行情况，逐楼逐栋地落实“楼长、经理人”制度，全方面提升高层建筑消防安全管理工作水平，推动高层建筑单位开展消防安全自主管理。

紧盯要点，深入开展隐患排查。各地采取“一查双核”模式，街道、物业自主查，大队实地核查、专家跟班核查，对高层建筑消防设施、安全疏散、管井封堵、电气燃气、建筑物改建改用、日常消防管理、电动车楼道充电等高层建筑消防安全工作开展隐患排查和业务指导，利用建筑信息平台对每栋高层建筑登记造册，对于发现的突出问题，明确整改责任人和时限。

1 高层民用建筑特点与设计要求

高层民用建筑内的消防设备主要有消防风机、防火卷帘门、消防应急照明、消防泵、消防电梯、消防排烟防烟风机等设备；为确保这些消防设备的在火灾发生时可以正常使用，因此对这些消防设备的电源进行监控也至关重要。因此国家也出台了相关的标准，对消防设备的电源进行检测，具体如下：

《建筑电气设计疑难点解析及强制性条文》

8.29 消防设备电源监控系统的监测点位设置原则是什么？

    答：消防设备电源监控系统的监测点位原则上宜靠近末端负荷侧：

   （1）所有消防供电系统双电源自动切换箱的进行主、备电源端。

   （2）所有单电源（回路）供电的应急照明末端配电箱的电源端。

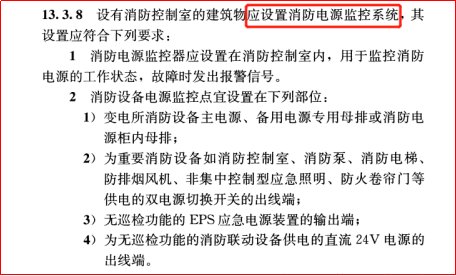

《民用建筑电气设计标准》GB51348-2019》

2 消防设备电源传感器的设置与系统组成

避免由于日常管理及检查不被重视，出现因电源故障导致消防设备无法正常运行的情况，为了确保消防设备有可靠稳定的电源，除了加强日常检查维护，采用了消防设备电源监控系统，依据《消防控制室通用技术要求》GB25506-2010中的明确要求，消防控制室内设置设备应包括消防电源监控器。其中做出了“消防电源监控器应能显示消防用电设备供电电源和备用电源的工作状态和欠压报警信息”的强制性规定。以此来减少和预防火灾危害。

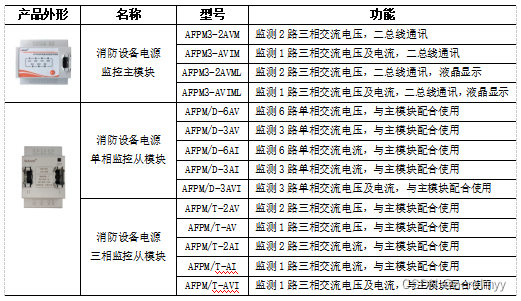

为了对各类消防设备的电源进行合理监控，AFPM系列的传感器，可对各类消防设备的电源进行合理的监控，当发生异常时及时报警，并提醒消控室的值班人员进行检查。根据现场消防设备种类不同，对应的AFPM传感器种类也有所不同，传感器规格可参考下表。

为了将不同位置的传感器进行统一监控，我们通常需要在消控中心设置一台消防设备电源状态监控器，用于对整个建筑的消防设备电源进行监控。

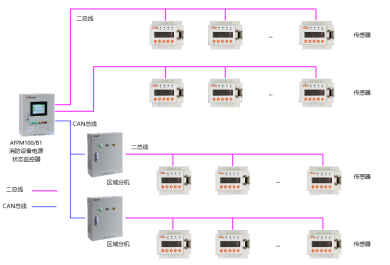

消防设备电源状态监控器可以通过二总线与多台消防设备电源传感器进行连接，组成完整的消防设备电源监控系统，组网如下图所示。

通常一条二总线回路可以连接64台传感器，通讯距离为500米以内。

消防设备电源各个传感器的实时工作信息与通讯状态会在监控器上进行显示，一旦有故障会马上发出声光报警，提醒现场维护人员及时到现场查看与维护。

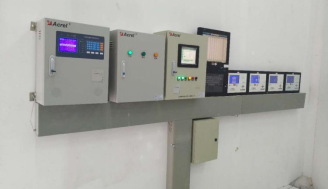

消防设备电源状态监控器一般安装在消控室，用来接收传感器的数据，现场安装如下图所示。

消防设备电源传感器一般安装在消防设备电源末端电箱内，用于采集消防电箱的电压电流数据，一旦有异常，及时上报，现场安装如下图所示。

3 结束语

消防设备电源监控系统的设计、安装及使用，可显著提高消防设备的可靠性、稳定性和备战能力，让消防设备做到意义上的“预防为主，防消结合”。采用消防设备电源监控系统可实现合理降低消防设备供电源的故障发生率，确保消防设备的正常工作，有力的保障人民生命与财产安全。

参考文献

[1].安科瑞电气股份有限公司产品选型手册.2020.01

[2].GB50116-2014 建筑设计防火规范[S].

[3].GB25506-2010《消防控制室通用技术要求》

安科瑞 缪阳扬
