第26章_瑞萨MCU零基础入门系列教程之独立看门狗定时器-IWDT

2023-09-13 22:58:27

本教程基于韦东山百问网出的 DShanMCU-RA6M5开发板 进行编写,需要的同学可以在这里获取: https://item.taobao.com/item.htm?id=728461040949

配套资料获取:https://renesas-docs.100ask.net

瑞萨MCU零基础入门系列教程汇总https://blog.csdn.net/qq_35181236/article/details/132779862


第26章 独立看门狗定时器-IWDT

本章目标

  • 了解A6M5处理器的看门狗定时器及其工作原理;
  • 学会使用RASC配置看门狗定时器,使用其接口函数;

26.1 RA6M5的WDT外设

26.1.1 WDT的特性

IWDT (Independent Watchdog Timer)由一个14位的向下计数器组成,可以将应用程序从错误中恢复处理(比如重启系统)。应用程序必须在允许的计数窗口内进行刷新计时器,如果计数器下溢了,IWDT将复位MCU或生成不可屏蔽中断(NMI)。

瑞萨RA6M5处理器的看门狗定时器的特性见下表:

独立看门狗的时钟源是一个独立的时钟IWDTCLK,PCLKB最大的时钟频率是15kHz,可以使用RASC在BSP中设置IWDTCLK的分频系数。

26.1.2 IWDT的系统框图

IWDT的系统框图如下图所示:

26.1.3 IWDT和WDT的异同

  1. 差异点

瑞萨RA6M5的独立看门狗(IWDT)与看门狗(WDT)的不同点如下:

  • 时钟源不一样,WDT使用外部时钟电路作为时钟源,而IWDT自带时钟源;
  • WDT有寄存器启动和自启动两种模式,IWDT只有自启动这一种模式;
  1. 相同点

独立看门狗(IWDT)与看门狗(WDT)也有很多相似点,主要如下:

  • 都可以选择复位的范围(窗口值);
  • 都可以设置在睡眠模式下是否启动;
  • 都可以设置NMI中断和复位重启;

26.1.4 IWDT的工作原理

  1. 超时时间计算

以IWDTCLK=15kHz为例,假设对IWDT进行了以下配置:

  • 分频系数位256
  • 超时时间周期为2048cycles

那么IWDT的超时时间为:


  1. 运行状态分析

在“Option Function Select Register 0”寄存器中,对于IWDT有一个模式选择位[OFS0.IWDTSTRT]:它被写为0时,IWDT的自动启动模式被使能;写为1就是关闭IWDT的计数。

只有在复位状态下,以下对IWDT在OFS0中的设置才会有效:

  • 配置OFS0.IWDTCKS[3:0]来配置IWDT的时钟分频系数;
  • 配置OFS0.IWDTRPSS[1:0]和OFS0.IWDTRPES[1:0]来设置IWDT的窗口监测始末位置;
  • 配置OFS0.IWDTTOPS[1:0]来设置IWDT的超时周期值cycles;
  • 配置OFS0.IWDTRSTIRQS来使能IWDT的重置输出和中断请求;

当复位状态结束后,IWDT的计数器将会立刻向下计数。在RA6M5的用户手册中展示了一个IWDT的窗口刷新例图:

总结下来就是:

  • 在窗口期内刷新看门狗会让IWDT计数器重新计数且不会触发任何事件或中断;
  • 在没有到窗口期起始位置刷新会触发刷新错误事件,并触发NMI中断;
  • 在超过窗口结束位置但是计数没有溢出期间刷新,会触发刷新错误事件,并触发NMI中断;
  • 如果IWDT计数溢出了,会触发技术溢出事件,触发NMI中断;

也就是说,如果使用了窗口监测,只有在窗口期刷新定时器才会让系统正常运行,否则都会触发NMI中断。

26.2 IWDT模块的使用

26.2.1 模块配置

  1. 添加IWDT Stack

在FSP的Stacks中添加IWDT模块的步骤如下图所示:

  1. 在BSP中配置IWDT

从前文对IWDT的工作原理分析中可以看到,对于IWDT的所有操作都是在OFS0寄存器中进行配置的,而OFS0是在BSP板块里面的“RA6F5 Family”中,如下图所示:

  • Start Mode Select:IWDT启动模式选择

1.1 IWDT is automatically activated after a reset (Autostart mode)(自启动)
1.2 IWDT is Disabled

  • Timeout Period:IWDT计数周期值

1.1 128 cycles
1.2 512 cycles
1.3 1024 cycles
1.4 2048 cycles

  • Dedicated Clock Frequency Divisor:IWDT时钟分频系数(1/16/32/64/128/256),默认128;
  • Window End Position:窗口监测结束位置,默认0%,没有结束位置
  • Window Start Position:窗口监测开始位置,默认100%,没有开始位置
  • Reset Interrupt Request:选择使能触发复位的中断请求(NMI或Reset)
  • Stop Control:停止对WDT控制的条件

1.1 Stop counting when in Sleep, Snooze mode, or Software Standby
1.2 Counting continues (Note: Device will not enter Deep Standby Mode when selected. Device will enter Software Standby Mode)

如果用户选择使用了NMI中断,还需要去RASC的Stacks中找到IWDG Stack模块,设置NMI的中断回调函数名,如下图所示:

26.2.2 配置信息解读

在RASC中配置IWDT并生成工程后,会在hal_data.c中生成结构体全局常量g_iwdt,它被用来表示IWDT设备,代码如下:

const wdt_instance_t g_wdt =
{
    .p_ctrl        = &g_iwdt_ctrl,
    .p_cfg         = &g_iwdt_cfg,
    .p_api         = &g_wdt_on_iwdt
};
  • p_ctrl:iwdt_instance_ctrl_t类型指针成员,用来记录设备状态,记录一些重要信息(比如回调函数);
  • p_cfg:指向IWDT的配置结构体,这个结构体的数值来自在RASC中对IWDT的配置,代码如下:
const wdt_cfg_t g_iwdt_cfg =
{
    .timeout = 0,
    .clock_division = 0,
    .window_start = 0,
    .window_end = 0,
    .reset_control = 0,
    .stop_control = 0,
    .p_callback = nmi_callback,
};
  • p_api:指向了一个wdt_api_t结构体,这个结构体在r_iwdt.c中实现,它封装了IWDT设备的接口函数,代码如下:
const wdt_api_t g_wdt_on_iwdt =
{
    .open        = R_IWDT_Open,
    .refresh     = R_IWDT_Refresh,
    .statusGet   = R_IWDT_StatusGet,
    .statusClear = R_IWDT_StatusClear,
    .counterGet  = R_IWDT_CounterGet,
    .timeoutGet  = R_IWDT_TimeoutGet,
    .callbackSet = R_IWDT_CallbackSet,
};

26.2.3 中断回调函数

在RASC中配置了IWDT的中断回调函数名字,会在hal_data.h中声明此回调函数:

#ifndef nmi_callback
void nmi_callback(wdt_callback_args_t * p_args);
#endif

用户需要实现这个回调函数,例如:

void nmi_callback(wdt_callback_args_t * p_args)
{
    (void)p_args;
}

26.2.4 API接口及其用法

前文已经说过,在FSP库函数中是使用wdt_api_t结构体来封装IWDT的操作方法,原型如下:

typedef struct st_wdt_api
{
    fsp_err_t (* open)(wdt_ctrl_t * const p_ctrl, wdt_cfg_t const * const p_cfg);
    fsp_err_t (* refresh)(wdt_ctrl_t * const p_ctrl);
    fsp_err_t (* statusGet)(wdt_ctrl_t * const p_ctrl, wdt_status_t * const p_status);
    fsp_err_t (* statusClear)(wdt_ctrl_t * const p_ctrl, const wdt_status_t status);
    fsp_err_t (* counterGet)(wdt_ctrl_t * const p_ctrl, uint32_t * const p_count);
    fsp_err_t (* timeoutGet)(wdt_ctrl_t * const p_ctrl,
                             wdt_timeout_values_t * const p_timeout);
    fsp_err_t (* callbackSet)(wdt_ctrl_t * const p_api_ctrl,
                              void (* p_callback)(wdt_callback_args_t *),
                              void const * const p_context,
                              wdt_callback_args_t * const p_callback_memory);
} wdt_api_t;

瑞萨在r_iwdt.c中实现一个wdt_api_t结构体,IWDT和WDT共用一套操作接口,读者请参考《25.2.4 API接口及其用法》了解这些函数的用法。

26.3 独立看门狗定时器实验

26.3.1 设计目的

让用户学会使用瑞萨RA6M5的IWDT,并观察是否刷新看门狗的现象。

26.3.2 硬件连接

本实验会用到板载串口和按键,请读者参考前文配置。

26.3.3 驱动程序

  1. 初始化IWDT

调用open函数即可初始化IWDT,并启动它,代码如下:

void IWDTDrvInit(void)
{
    fsp_err_t err = g_iwdt.p_api->open(g_iwdt.p_ctrl, g_iwdt.p_cfg);
    assert(FSP_SUCCESS == err);
}
  1. 刷新IWDT

刷新IWDT比较简单,直接调用其refresh函数即可:

void IWDTDrvRefresh(void)
{
    fsp_err_t err = g_iwdt.p_api->refresh(g_iwdt.p_ctrl);
    assert(FSP_SUCCESS == err);
}
  1. NMI中断回调函数

在RASC中使能了IWDT的NMI中断,需要自己实现NMI回调函数,代码如下:

__WEAK void DataSaveProcess(void)
{
}
void nmi_callback(wdt_callback_args_t * p_args)
{
    (void)p_args;
    printf("\r\nWarning!Do your most important save working!!\r\n");
    DataSaveProcess();
}
  1. 按键刷新定时器

在按键消抖处理后,刷新看门狗定时器,代码如下:

void KeyProcessEvents(void)
{
    struct IODev *ptLedDev = IOGetDecvice("UserLed");
    struct IODev *ptKeyDev = IOGetDecvice("UserKey");
    ptLedDev->Write(ptLedDev, ptKeyDev->Read(ptKeyDev));
    IWDTDrvRefresh();
}

26.3.4 测试程序

在本次实验中,初始化了各个外设后,主循环中不用做任何事情,所有的操作都是在中断中完成的:

  • 按键中断
  • 滴答定时器消除按键抖动
  • NMI中断处理用户的紧急事件

测试函数代码如下:

void IWDTAppTest(void)
{
    SystickInit();
    UARTDrvInit();

    struct IODev *ptdev = IOGetDecvice("UserKey");
    if(NULL != ptdev)
        ptdev->Init(ptdev);
    ptdev = IOGetDecvice("UserLed");
    if(NULL != ptdev)
        ptdev->Init(ptdev);

    IWDTDrvInit();

    while(1)
    {
        /* The code that is watched by iwdt */
    }
}

26.3.5 测试结果

将编译出来的二进制可执行文件烧录到板子上并运行,如果不按按键的话会得到例如下图这样的打印信息:



本章完
更多推荐

华为认证HCIP知识点

文章目录前言考试内容数据通信领域各场景通用核心知识OSPF知识点IS-IS知识点BGP知识点IGMP知识点ICMP知识点数据通信领域路由交换高阶知识总结前言本博客仅做学习笔记,如有侵权,联系后即刻更改科普:考试内容参考网址HCIP认证主要定位于中小型网络的规划、设计、配置与维护,包含网络基础、常见接口与电缆、以太网交换

数据结构学习笔记—— 排序算法总结【ヾ(≧▽≦*)o所有的排序算法考点看这一篇你就懂啦!!!】

目录一、排序算法总结(一)排序算法分类(二)表格比较二、详细分析(最重要考点!!!)(一)稳定性(二)时间复杂度(三)空间复杂度(四)比较次数(五)平均比较次数(六)排序趟数(七)根据规模选择排序算法(八)每趟确定的元素最终位置(九)存储方式的选择一、排序算法总结常用排序算法如下:#mermaid-svg-nyHNG1

驱动开发概念详解

1、什么是驱动能够驱使硬件实现特定功能的软件代码,可以根据驱动程序是否依赖于系统内核将其分为裸机驱动和系统驱动1.1裸机驱动编写的驱动代码中没有进行任何内核相关的API调用,开发者查询资料配置寄存器完成硬件相关控制,不依赖于系统内核,由开发者独立完成,相对而言比较简单。1.2系统驱动系统驱动指的是编写的驱动代码中需要调

了解JVM

一.了解JVM1.1什么是JVMJVM是JavaVirtualMachine(Java虚拟机)的缩写,是一个虚构出来的计算机,是通过在实际的计算机上仿真模拟计算机功能来实现的,JVM屏蔽了与具体操作系统平台相关的信息,Java程序只需生成在Java虚拟机上运行的字节码,就可以在多种平台上不加修改的运行。JVM在执行字节

PyTorch之张量的相关操作大全 ->(个人学习记录笔记)

文章目录Torch1.张量的创建1.1直接创建1.1.1`torch.tensor`1.1.2`torch.from_numpy(ndarray)`1.2依据数值创建1.2.1`torch.zeros`1.2.2`torch.zeros_like`1.2.3`torch.ones`1.2.4`torch.ones_li

人工智能的未来:从 Jetson 到 GPT,沙龙见闻与洞察

前言在当今数字化时代,人工智能正以惊人的速度改变着我们的生活和工作方式。从智能语音助手到自动驾驶汽车,从智能家居到医疗诊断,人工智能技术已经广泛渗透到各个行业,并为其带来了巨大的变革和创新。越来越多的行业专家、学者和从业者积极参与到人工智能与行业应用实践中,为了进一步推动人工智能的发展和应用。活动介绍本次活动是由Mic

GPT引领前沿与应用突破之GPT4科研实践技术与AI绘图

GPT对于每个科研人员已经成为不可或缺的辅助工具,不同的研究领域和项目具有不同的需求。如在科研编程、绘图领域:1、编程建议和示例代码:无论你使用的编程语言是Python、R、MATLAB还是其他语言,都可以为你提供相关的代码示例。2、数据可视化:生成各种类型的数据可视化图表,如折线图、柱状图、散点图、饼图、热力图等。提

Leetcode.2522 将字符串分割成值不超过 K 的子字符串

题目链接Leetcode.2522将字符串分割成值不超过K的子字符串rating:1605题目描述给你一个字符串sss,它每一位都是111到999之间的数字组成,同时给你一个整数kkk。如果一个字符串sss的分割满足以下条件,我们称它是一个好分割:sss中每个数位恰好属于一个子字符串。每个子字符串的值都小于等于kkk。

Mysql003:基础查询

目录:1.基本查询2.条件查询(where)3.聚合函数(count、max、min、avg、sum)4.分组查询(groupby)5.分组后查询(having)6.排序查询(orderby)7.分页查询(limit)1.基本语法SELECT字段FROM表名WHERE条件GROUPBY分组HAVING分组后条件ORDE

用动态ip登录账号的风险高不高?

使用动态ip登录账号在一定程度上提供了额外的安全保障和匿名性,但与此同时也存在一些风险和风控挑战。本文将解密使用动态ip登录账号的真相,明确安全与风险的并存之道。1、增强隐私保护:使用动态ip登录账号可以隐藏您的真实IP地址,增强个人隐私保护。这使得恶意ddos者难以追踪您的真实身份和位置,为账号安全提供一定的保障。对

第三天:实现网络编程基于tcp/udp协议在Ubuntu与gec6818开发板之间双向通信

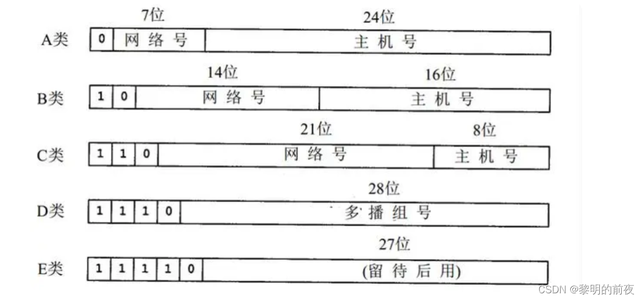

互联网地址每一台设备接入互联网后,都会举报一个唯一的地址编号IP地址INTERNET地址internet地址:它是协议上的一个逻辑地址目前来说,我们主要的IP地址有两类IPV4IPV6IPV4其实就是使用一个32bit整数作为IPIPV6其实就是使用一个128bit整数作为IPipv410101100000000100
